Новая серия NX акустических систем RCF имеет ряд ответов. А каковы же были вопросы?
Решение, найденное инженерами опытно-конструкторского бюро RCF, легло в основу линейки акустических систем и субвуферов со встроенными усилителями мощности, способных в течение долгого времени быть востребованными на рынке PRO AUDIO.
Главная цель, которая ставилась перед специалистами компании RCF при разработке новой серии акустических систем , заключалась в том, чтобы создать модульную систему и развить топологию цифрового звукоусиления, которая бы идеально соответствовала динамическим излучателям в каждой модели и тем самым позволила бы добиться максимальной акустической совместимости всей серии, обеспечивая отличное качество звука даже на предельных уровнях звукового давления.
Форматы
Чтобы адекватно ответить на большое разнообразие современных требований, предъявляемых к оборудованию, первым делом требовалось определить формат серии. Было решено создать три двухполосные системы широкого применения (, NX M12-A и NX M15-A), которые одинаково хорошо и удобно могут работать как в качестве портальных, так и мониторных систем. Кроме того, в серии предполагались масштабируемый модуль линейного массива () и два субвуфера (NX S21-A и NX S25-A).
Излучатели
Компания RCF пользуется широкой известностью как один из основных поставщиков динамических излучателей. Обладая многолетним опытом, инженерам-акустикам компании было нетрудно подобрать правильные излучатели для каждой модели. Легкие неодимовые динамики были выбраны для всех систем, а для отбора неодимовых магнитов использовалась самая продвинутая технология.
Во всех моделях серии NX размеры звуковой катушки превышают обычные стандарты, тем самым позволяя динамикам выдержать большие уровни подводимой мощности, избегая режима перегрузки. Благодаря этому акустические системы работают более интенсивно и в то же время вполне эффективно и надежно. Большое внимание при разработке низкочастотной секции колонок было уделено интеграции между динамиками и корпусом, чтобы подавить искажения, нежелательные вибрации и резонансы.
Усиление
Все модели громкоговорителей серии NX оборудованы недавно разработанными легкими и высокоэффективными усилителями класса D. Мощность составляет 500 Вт для секции низких частот и 250 Вт для секции высоких частот, а для субвуферов предназначается 1000 Вт.
Технология усилителей D-класса, разработанная специалистами Digipro, входящей в состав группы компаний RCF, объединяет превосходное звучание и высокий КПД в компактном и легком исполнении. Усилитель обеспечивает чрезвычайно высокую эффективность, широкий динамический диапазон и натуральную передачу входного сигнала без значительного снижения запаса по перегрузке.
Частота модуляции 500 кГц позволяет передать высококачественный звуковой сигнал с высокой степенью детализации и сохранением естественного звучания. Digipro - вполне зрелая технология усиления, использующая принцип ШИМ (широтно-импульсная модуляция) и обладающая КПД более 90%. Потери мощности в виде тепла очень незначительны. Тем не менее, в конструкции усилителя применяется мощный радиатор, обеспечивающий более эффективное рассеивание тепла. Диапазон величин напряжения питания усилителя довольно широк и соответствует всем существующим стандартам электросетей.
Входной аналоговый модуль обеспечивает наилучшее соотношение "сигнал/шум", более высокую динамику и низкий уровень искажений. Во всех моделях применяются кроссовер с крутизной 24 дБ/окт., точная линия задержки, пиковый лимитер и схемы тепловой защиты динамиков.

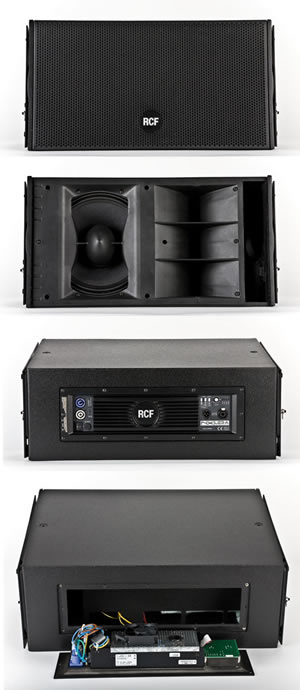

Модуль NX L23-A

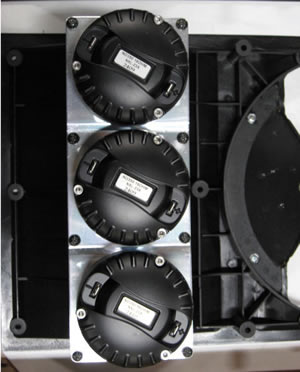

Высокочастотная секция нового модуля линейного массива составлена из трех динамических излучателей , нагруженных на рупор особой конструкции, имеющий дисперсию 100° х 15°. ND350 представляет собой высокоэффективный компрессионный 1,75-дюймовый драйвер с выходным отверстием диаметром 1 дюйм. Его мембрана изготовлена из полиэстера, а корпус звуковой катушки - из термостойкого материала Kapton. Намотка катушки выполнена из медного провода прямоугольного профиля, армированного алюминием. Обычно импеданс этого драйвера составляет 8 Ом, но для модели NX L23-A сделана специальная версия с импедансом 12 Ом, чтобы согласовать работу драйверов с усилителем.
Для низкочастотной секции выпущена особая 4-омная версия 12-дюймового динамика LF12N351, позволяющая обеспечить максимально эффективную работу с усилителем. Динамик обладает линейной АЧХ и низким уровнем искажений. Звуковая катушка 3,5 дюйма намотана особым образом, что позволяет подводить к динамику большую мощность. Уникальная двойная система вентиляции снижает компрессию мощности. Специальная вставка, установленная перед динамиком, корректирует фазу и гарантирует точное соблюдение временного интервала, а также когерентность между соседними элементами массива.

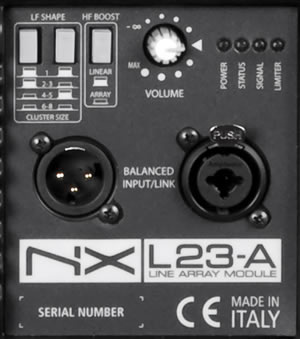

Модуль NX L23-A оборудован цифровым усилителем Digipro мощностью 750 Вт (500 Вт для НЧ секции, 250 Вт для ВЧ секции). Входной блок имеет несколько переключателей, предназначенных для выбора оптимального режима работы системы. Переключатель Linear/Array HF EQ позволяет выбрать вариант частотной коррекции в зависимости от положения элемента в массиве. С помощью двух переключателей Cluster Size подбирается частотная коррекция в зависимости от размера кластера. Наличие этих функций помогает звукоинженеру ускорить настройку конфигурации системы.
Кабинет акустической системы выполнен из фанеры балтийской березы. Встроенные механические крепления позволяют очень быстро и безопасно скрепить модули между собой и задать угол кривизны кластера от 0° до 15° (0°, 3°, 7°, 12°, 15°). Для подвеса массива предназначается рама , на которую можно подвесить до восьми элементов. Расчет оптимальной конфигурации массива компания RCF рекомендует производить с использованием бесплатной программы Shape Designer.
Помимо подвеса на раме, модули NX L23-A можно использовать в альтернативной конфигурации "стек", которая чрезвычайно проста в сборке. В каждом стеке идеально будут работать два субвуфера и два "топа". Такой комплект великолепно подойдет для применения в качестве системы "downfill". Для установки "топов" на субвуфер потребуется приобрести дополнительный крепежный набор . Другой вариант - можно установить пару "топов" на субвуфер при помощи прямой стойки диаметром 35 мм. Нижний конец стойки вставляется в адаптер типа "стакан" в верхней части субвуфера, а сверху ставится NX L23-A, днище которого снабжено таким же адаптером. Второй модуль ставится на первый.

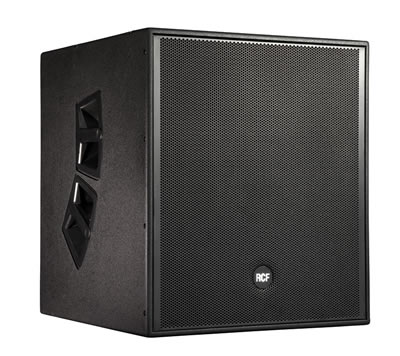

Субвуферы NX S21-A и NX S25-A

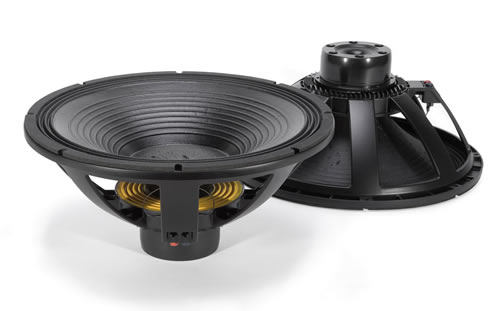

Для модели NX S21-A был создан совершенно новый низкочастотный динамик диаметром 21 дюйм. представляет собой очень эффективный излучатель, обеспечивающий мощное, но в то же время аккуратное, без искажений, воспроизведение басов и суббасов. Субвуфер отличается малой степенью компрессии и очень быстрым откликом. Особая конструкция диффузора с тройной "гофрой" позволяет добиться незаурядной прочности динамика. Оптимизированный дизайн конструкции рамы обеспечивает минимальное количество модуляции магнитного потока. Новая двойная система охлаждения чрезвычайно эффективно снижает компрессию мощности. Все эти качества динамика позволяют получить от субвуфера NX S21-A глубокий плотный бас, даже на небольшой мощности.
Модель NX S25-A оснащена двумя 15-дюймовыми динамиками, которые расположены под углом около 45° друг к другу, образуя короткий рупор, по форме напоминающий раскрытую раковину моллюска. Субвуфер оказался очень эффективным в диапазоне 60...80 Гц, что позволяет использовать его на рок-концертах.
Субвуферы оборудованы новым усилителем Digipro мощностью 1000 Вт, работающим в мостовом режиме. Входной блок снабжен переключателем, направляющим сигнал на выходы XLR, предназначенные для подключения сателлитов в режимах Full-Range или High-Pass. Частота раздела кроссовера выбирается между положениями 80 или 110 Гц.
Размеры кабинетов обеих моделей абсолютно одинаковы, что несомненно удобно при составлении комплектов. Чтобы упростить сборку комплекта в конфигурации "Ground Stack" без использования рамы, в корпус вмонтированы крепления для установки модулей NXL 23-A. Для удобства переноски и установки каждый субвуфер оснащен четырьмя ручками с прорезиненной перемычкой, а также четырьмя мощными туровыми колесами, установленными на задней стенке корпуса.
Широкополосные модели

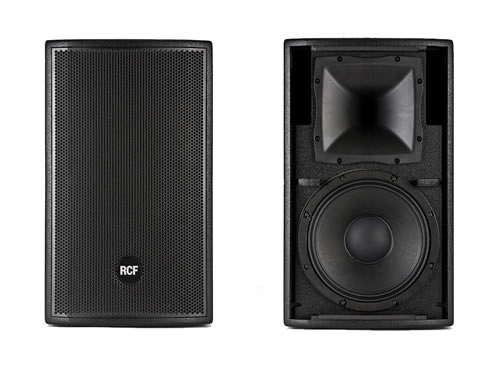

Корпуса акустических систем NX M10-A, NX M12-A и NX M15-A сконструированы с учетом различных задач, прежде всего для использования в качестве напольных мониторов и портальных систем ближнего поля. Компактные размеры, малый вес и приличный уровень звукового давления - вот отличительные особенности этих трех колонок.
ВЧ тракт укомплектован 1-дюймовым компрессионным драйвером с титановой мембраной. Рупор с постоянной дисперсией 90° x 40° (90° x 70° в случае с моделью NX M10-A) может быть развернут на 90° при горизонтальном размещении колонки в целях соблюдения правильной диаграммы направленности.
В модели NX M12-A установлен 12-дюймовый динамик со звуковой катушкой диаметром 3 дюйма. В NX M15-A используется 15-дюймовый с катушкой диаметром 3,5 дюйма, а в NX M10-A - 10-дюймовый длинноходный динамик большой мощности с 2-дюймовой катушкой.
Усилитель Digipro, встроенный в корпус мониторов, обеспечивает 500 Вт для НЧ секции и 250 Вт для ВЧ секции. В целях улучшения гибкости системы для каждого из вариантов применения колонок (порталы или мониторы) на входном блоке установлены два переключателя частотной коррекции. Переключатель Contour работает по принципу тонкомпенсации: на среднем и малом уровнях громкости он повышает эффективность воспроизведения записанного звукового материала, образуя подъем АЧХ в области 100 Гц и 10 кГц. Второй переключатель улучшает звучание в режиме "напольный монитор".
Корпуса NX M12-A и NX M15-A имеют по две ручки переноски и по шесть точек подвеса типа Fly Track. Корпус NX M10-A снабжен одной ручкой и тремя точками подвеса Fly Track. Помимо этого, все модели имеют на днище адаптер типа "стакан" для установки на 35-миллиметровую стойку.
