Звуковое оборудование
    30.07.2010
    Автор: Константин Щербаков, Компания ARIS

Звуковые системы выставочного павильона


Крупные выставочные площадки - это особый вид помещений, где на первом плане стоит безопасность людей в экстренных случаях. Однако грамотный проект и современное оборудование позволяют добиться гораздо большего. Рассказывает Константин Щербаков из компании "Арис".

Павильон №75 - это первый объект огромного Международного Выставочного Комплекса, который в ближайшее время планируется построить на территории Всероссийского Выставочного Центра. У этого павильона, введенного в эксплуатацию в начале 2009 года, еще нет своего "личного" имени, как у других на ВВЦ - "Монреаль", "Космос" и т.д.. Однако это самая современная, оборудованная с учетом последних требований к выставочным комплексам международного уровня площадка. Его смело можно назвать "выставочным павильоном будущего". Здесь проходят такие крупные выставки как НАТЭКСПО, "Золотая осень", "НТТМ", "Лифт Экспо Россия", "Книжная выставка-ярмарка", Ювелирная выставка "JUNWEX МОСКВА" и другие, не менее интересные.

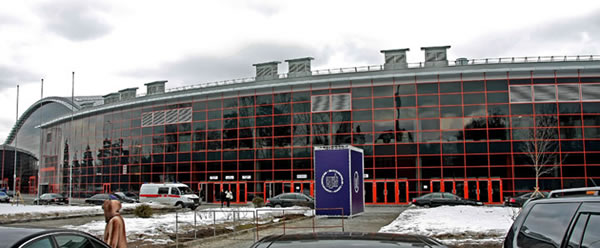

При общей площади 55 000 кв. м павильон №75 отличается яркой, современной архитектурой и удобной планировкой. С функциональной точки зрения эта площадка исключительно хороша: организаторам выставок, ярмарок и форумов предлагаются трансформируемые выставочные залы высотой до 12 метров и максимальной нагрузкой на пол до 5 тонн / кв.м. Кроме того, в павильоне расположены конгресс-центр на 800 мест, три лекционных зала вместимостью до 100 человек и пять переговорных комнат площадью 68 кв. м каждая.

Просторный, с современной телекоммуникационной инфраструктурой павильон очень комфортен для посетителей. В этом плане важным технологическим элементом комплекса является система озвучивания и оповещения. Являясь частью системы безопасности, она одновременно выполняет информационную функцию, что не менее важно как для посетителей, так и для арендаторов.

Задача, которую поставил заказчик и которая была успешно выполнена специалистами инсталляционного департамента компании "Арис-Про", была непростой: максимально эффективное озвучивание выставочных площадей с учетом непростой в акустическом плане строительной отделки, выполненной из стекла и бетона, закрепленных на металлических конструкциях.

Оборудование:

Аудио:

Управление:

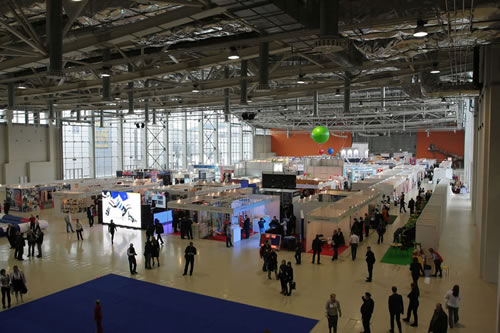

"Наиболее проблемными помещениями павильона №75 являются Зал А и Зал Б, - говорит руководитель проекта Константин Щербаков. - Здесь наиболее эффективным решением было размещение громкоговорителей в кластерах, равномерно распределенных над всей выставочной площадью". Зал А оснащен 10 подвешенными на высоте 9-14 метров кластерами, каждый из которых включает в себя по четыре акустических системы RCF ART 325i. По горизонтали они расположены под углом 90 градусов друг к другу и направлены под углом 25-30 градусов относительно вертикальной оси.

Зал Б оснащен шестью кластерами, равномерно распределенными по всему помещению и подвешенными на высоте 8-9 метров. Кластеры состоят из тех же моделей акустических систем RCF, так же ориентированы в пространстве по горизонтали, однако по вертикали направлены немного иначе - под углом 25-28 градусов.

Основной комплекс звукового оборудования расположен в рэковых стойках радиорубки. Он включает в себя усилители мощности, проигрыватели различных аудио форматов, матричный крейт с платами расширения, выполняющими функции обработки и маршрутизации аудио сигналов, а также сетевой коммутатор.

В павильоне №75 в целом используется 64 акустические системы RCF ART 325i. Они нагружены на двухка-нальные усилители мощности REC CS 1500 (всего 16) мощностью 750 Вт на канал. Т.о. каждый усилитель работает на отдельный кластер громкоговорителей.

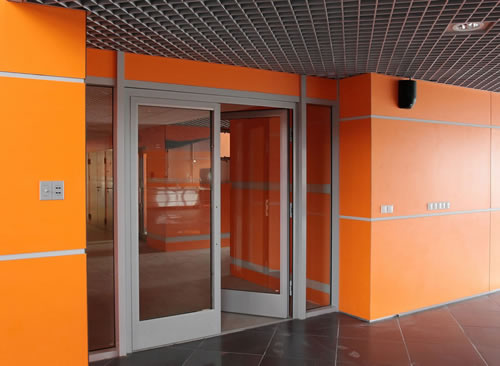

Во вспомогательных помещениях павильона - кафе, офисах, коридорах и "техничках" - инсталлированы работающие с линиями 100 В настенные, потолочные и подвесные громкоговорители RCF. Эта группа громкоговорителей нагружена на усилители мощности Bittner Audio серии XV и Biamp серии MCA. Для воспроизведения фоновой музыки в павильоне №75 используются CD/ MP3 проигрыватели Tascam CD-01U Pro и DVD/тюнер Bosch PLN-DVD/T. А предварительно записанные коммерческие объявления воспроизводятся через персональный компьютер.

В качестве микрофона для передачи голосовых сообщений с приоритетом над другими источниками сигнала, на столе оператора, была установлена пейджинговая станция Biamp NPS-1. Данная станция позволяет передавать сообщения в различные зоны или группы зон. При помощи удобного колеса (scroll), которое позволяет перемещаться по списку зон или по меню установки с большой скоростью, что обеспечивает оперативную передачу экстренных сообщений.

В помещениях кафе для выбора одного из 3 источников аудио программ и регулировки громкости были установлены удаленные панели управления Biamp RP-L1 и RP-S4. Это решение позволяет локально управлять зоной на расстоянии более 400 метров от радиорубки.

Самым важным устройством системы для распределения обработки и маршрутизации аудио сигналов (микшеры, комбайнеры, матрицы, эквалайзеры, фильтры, кроссоверы, динамические блоки, роутеры, задержки, генераторы, и т.д.) является цифровая матричная платформа Biamp AudiaFLEX CM работающая в сети CobraNet™. Данная платформа имеет определенный набор плат входов и выходов (ip2 и op2). В сеть CobraNet™ так же подключены расширители аудиовыходов Biamp AudiaEXPO - 3 шт. и пейджинговая станция Biamp NPS-1.

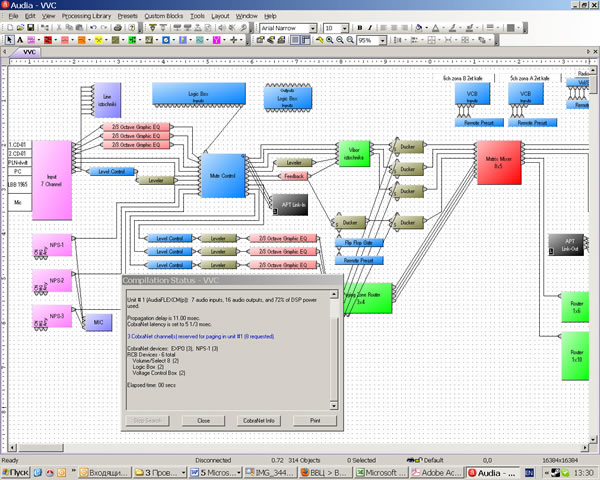

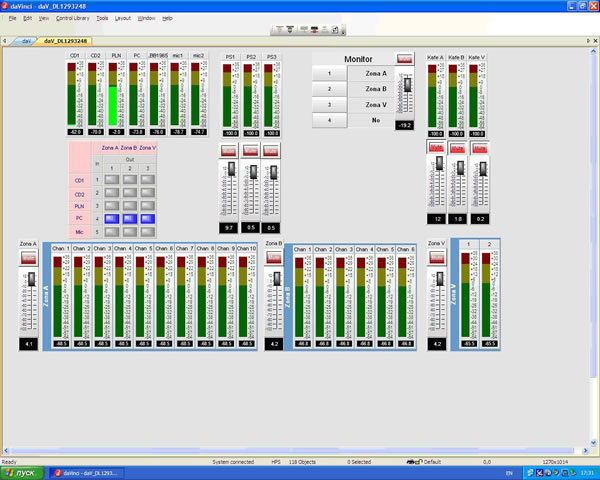

Программирование и настройка системы главным образом осуществляется при помощи программы Biamp Audia, а для управления системой на ПК оператора установлена программа Biamp daVINCI, в которую вынесены только самые необходимые функции управления. Управление осуществляется в реальном режиме времени.

Специалистами "Арис" были выполнены основательные работы по настройке звуковой системы в помещениях Зал А и Зал Б. Резонансные частоты помещения не лучшим образом влияли на разборчивость передаваемых звуковых сообщений. Поэтому было принято решение об измерение амплитудо-частотной характеристики системы звукоусиления в данных помещениях, а так же времени реверберации RT60. В программном обеспечении EASERA запускается "розовый шум" в течение 12 секунд, а акустические системы из кластера воспроизводят его. В это время измерительный микрофон Beyerdynamic ММ1 принимал сигнал транслируя его на звуковую карту. Звуковая карта производит аналого-цифровое преобразование и передает информацию в программу EASERA. В обоих залах кластеры включались поочередно. Для каждого кластера проводилось по 4 измерения с расположением микрофона на стойке 1,5м от пола. Микрофон располагался в 10 метрах в сторону акустической оси громкоговорителя. Далее эти измерения усреднялись в программе EASERA.

Для всех кластеров Зала А и Б после анализа амплитудо-частотной характеристики были внесены корректировки в выходном эквалайзере AuduaFlex CM в программе Audia.

Далее акустические системы каждого зала были разбиты на группы по 2 кластера, в поперечной плоскости помещения. Каждой группе был присвоен определенный уровень выходного сигнала и задержка (delay time) относительно группы находящейся по центру зала.

По результатам проведенных работ можно сказать, что система озвучивания и оповещения является достаточно гибкой и простой в использовании. Она позволяет озвучивать одновременно две выставки, проходящие в залах А и Б. А использование протокола CobraNet позволит в дальнейшем связать одной сетью вновь строящиеся и реконструируемые павильоны ВВЦ.

Материал предоставлен Компанией ARIS

Источник: Компания ARIS
