Коммутация, кабели, разъемы
    01.11.2010

Коммутационные блоки DiGiCo LRB и LBB



Коммутационные блоки <b>DiGiCo LRB и LBB</b>

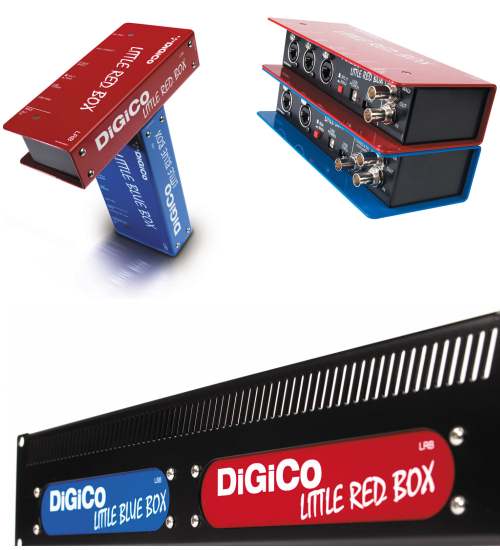

Маленькая Красная Коробочка и Маленькая Синяя Коробочка (Little Red Box и Little Blue Box) - это два компактных коммутационных блока, которые ускоряют и упрощают коммутацию микшерных систем DiGiCo в разных комбинациях. Новинки были представлены на выставке PLASA 2010.

DiGiCo Little Red Box (LRB) предназначен для работы с микшерными системами SD9. До настоящего времени один D-Rack мог подключаться только к одной консоли SD9. Little Red Box позволяет подключать D-Rack или MADI-Rack (DIGIRack или Mini-Rack) к двум консолям SD9. Одна из консолей подключается в режиме "Full Control", что позволяет управлять всеми ее входными каналами и их аналоговыми "гейнами" и отправлять сигнал на любой выходной канал. Вторая консоль подключается в режиме "Receive Only" и имеет возможность только получать сигналы со всех входных каналов рэка. Таким образом, вы можете использовать один рэк совместно с FOH и MON консолями. Функция Gain Tracking при этом позволяет каждой консоли самостоятельно настраивать Gain входных каналов без взаимного влияния. Коммутационный блок LRB позволяет расширить количество физических входных и выходных каналов систем SD, обеспечивая возможность подключения по MADI протоколу DiGi-Rack, Mini-Rack или MADI-Rack. Для этого на корпусе блока имеется кнопка MADI/Split. Две консоли SD9 могут совместно использовать любой рэк, подключаемый по MADI. Так, подключение DiGi-Rack обеспечит 56 физических входов/выходов, а использование двух LRB увеличит их число до 112. Питание LRB осуществляется через порт USB, при этом второй порт USB - сквозной.

Коммутационный блок DiGiCo Little Blue Box (LBB) предназначен для совместного использования D-Rack консолями SD9, SD8, SD7 и консолями D-серии. Кнопка SD9/MADI позволяет выбирать между режимами управления рэком. Если кнопка находится в положении "SD9", консоль SD9 работает с D-Rack в режиме "Full Control", при том как остальные системы работают в режиме "Receive Only". Если же кнопка в положении "MADI", то консоль SD9 работает в режиме "Receive Only", а консоли, подключаемые по протоколу MADI, работают с D-Rack в режиме "Full Control". Использование двух LBB обеспечивает подключение двух D-Rack и их совместное использование консолью SD9 и другими консолями SD и D серий. При этом каждый рэк может управляться в режиме "Full Control" своей консолью, в то время как вторая будет работать с ним в режиме "Receive Only". Либо оба рэка будут управляться в режиме "Full Control" одной из консолей. Функция Gain Tracking позволяет каждой консоли самостоятельно настраивать Gain входных каналов без взаимного влияния. Выходной интерфейс протокола MADI - CONSOL RX/ AUXILARY предназначен для подачи сигнала на многоканальный рекордер или дублирующую консоль. Питание LBB осуществляется через порт USB, при этом второй порт USB - сквозной.

Существует возможность совместного использования блоков LRB и LBB, что позволяет каждой консоли управлять своим "родным" рэком (например, для SD9 - D-Rack, а для SD8 - MADI-Rack) в режиме "Full Control" и использовать второй рэк в режиме "Receive Only". Для удобства использования существует адаптер, позволяющий установить два коммутационных блока LRB или LBB в 19" рэковую стойку.

В комплект поставки входят двухметровый кабель CAT5e и двухметровый USB-кабель.

Цена DiGiCo Little Red Box, как и Little Blue Box - GBP 768 (англ. фунты).

Применение LRB и LBB: наглядные схемы
